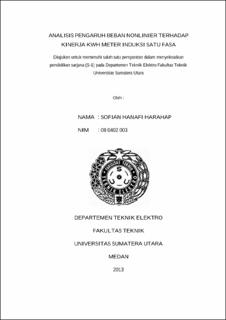

Analisis Pengaruh Beban Nonlinier terhadap Kinerja Kwh Meter Induksi Satu Fasa

Abstract

Energi listrik aktif yang digunakan oleh pemakai atau pelanggan diukur atau dicatat dengan kWh meter. Pada penelitian ini, kWh meter yang dipakai penulis untuk mengukur atau mencatat energi yang terpakai adalah kWh meter jenis induksi. kWh meter memiliki piringan yang berputar berdasarkan torsi yang dihasilkan yang sebanding dengan daya yang dipakai. Torsi ini juga dipengaruhi oleh harmonisa. Harmonisa ditimbulkan oleh beban nonlinier. Pada tulisan ini dianalisis seberapa besar pengaruh beban nonlinier terhadap kinerja kWh meter induksi satu fasa. Dari hasil pengujian diperoleh bahwa adanya harmonisa mengakibatkan energi yang terukur dan persentase kesalahan pembacaan kWh meter semakin besar jika dibandingkan tanpa harmonisa. Komposisi harmonisa arus dan tegangan tiap-tiap beban yang paling dominan adalah harmonisa ke-3, harmonisa ke-5, dan harmonisa ke-7 serta persentase kesalahan pembacaan kWh meter dan THDI terbesar pada penelitian ini terjadi pada pembebanan laptop yaitu sebesar 41.69 % dan 143.64 %.
